彩色滤光片的结构含有哪些组件?

发布日期:2017-02-11 作者:翊成网络 点击:

LCD用的彩色滤光片的结构含玻璃基板、黑色矩阵、彩色层、保护膜及ITO导电膜,此光电组件是在透明玻璃基板上制作防反射的遮光层-黑色矩阵 (Black matrix),再依序制作具有透光性红、绿、蓝三原色的彩色滤光膜层,然后在滤光层上涂布一层平滑的保护层(Over Coat),最后溅镀上透明的ITO导电膜。

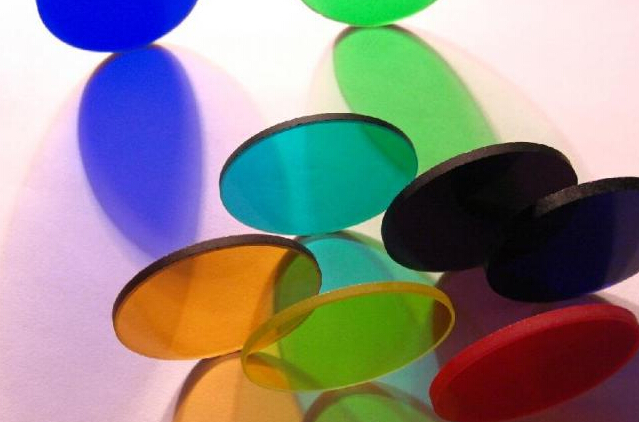

彩色滤光片厂家


1、玻璃基板

玻璃为彩色滤光片的载体,虽然不一定要使用与下层玻璃相同公司出产相同型号的产品,但为避免在后续制程中,对热膨胀不同而影响良率,一般LCD面板制 造商均要求使用同的玻璃,TFT-LCD所使用的彩色滤光片必须使用无碱玻璃,单价较一般玻璃高出许多,占彩色滤光片的成本达一半以上。

2、黑色矩阵(Black Matrix)

主要是防止画素间的漏光,以及增加色彩的对比性,目前使用的材料可分为两种,分别为金属薄膜:如氧化膜,树脂型:黑色光阻薄膜,以碳黑为主要材料,目前以金属膜最普遍,因为线路蚀刻容易,而且遮光效果好。

3、彩色滤光层

彩色滤光层主要以彩色光阻作为滤光膜层,主要有两大组成,分别为:(1)结合剂:选择具备高透明性及耐热性高的高分子型树脂,其能提供整体配方成膜特 性的材料,目前以压克力树脂为主流;(2)着色剂:着色剂可采用染料或颜料,使透明分的高分子树脂具有颜色,一般需具备耐光、耐热性佳、色彩饱和度高与穿 透性好等特点,目前以颜料为主流。

4、保护膜

主要的功能是保护彩色滤光层以及增加表面的平滑性,此外兼具黑色矩阵与透明电极层的绝缘材,以及隔离液晶与防止污染等作用,一般使用的材质有环氧树脂(Epoxy)系及压克力树脂(Acrylic)系等高分子材料。

5、ITO透明导电膜

彩色滤光片的ITO电极与液晶Pattern电极构成正负极以驱动液晶分子旋转,透明电极因具备导电性与透光性,因此品质上要求其低电阻值及透光率。 其中 STN CF及TFT CF之差异主要在于TFT CF不需要制作OC平坦化层,而且BM制作之材料使用上也略有不同,STN CF可镀树脂或Cr,TFT CF只能镀Cr。
