激光振镜原理:输入一个位置信号,摆动电机(激光振镜)就会按一定电压与角度的转换比例摆动一定角度。整个过程采用闭环反馈控制,由位置传感器、误差放大器、功率放大器、位置区分器、电流积分器等五大控制电路共同作用。数字激光振镜的原理则是在模拟激光振镜的原理上将模拟信号转换成数字信号。扫描激光振镜是打标机的核心部件,打标机的性能主要取决于扫描激光振镜的性能。
当前国内使用的激光镜片都属于模拟激光振镜,实现主要还是使用模拟器件,因为模拟器件容易受到周围环境的电磁辐射干扰,所以在使用过程中会出现有散点,线条弯曲,填充具有不规则底纹等现象。国内模拟激光振镜速度相比国外都比较慢其小步长阶跃响应时间都在300um以上。
数字激光振镜使用数字信号进行运算来控制电机,能够有效抑制环境干扰,即使工作环境电磁干扰严重,也可以正常使用。本系统采用国外控制技术,系统响应速度非常高,基本超越同类型国内激光振镜系统。电机采用特殊工艺,寿命长,性能稳定可靠。
激光加工头具有的功能,有着提高加工能力、使加工性能在长时间的连续运转中保持稳定的作用。

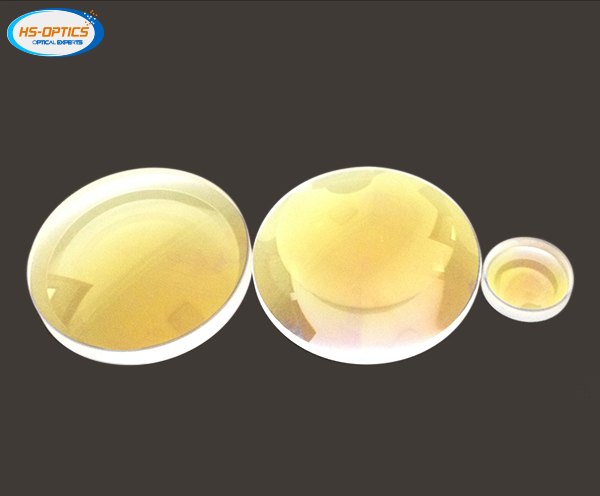

(1)加工透镜是用来把从发振器射出的直径为15MM~25MM的激光束聚焦成能量密度最适于加工的光学元件。
(2)辅助气体被引导到加工透镜下方,与激光束同轴,吹向被加工物。
(3)喷嘴安装于加工头的前端,有助于控制辅助气体,要根据加工内容进行选择。
(4)喷嘴具有静电容量传感器的功能,在高速切割中能使被加工物和喷嘴间的距离保持稳定。
(5)喷嘴的中心与激光束的中心要一致,通常加工头上都会配备有喷嘴位置及透镜位置的调节机构。
(6)透镜具有相对于加工头能单独移动的功能,可在喷嘴与被加工物间的距离保持不变的情况下改变焦点位置。
(7)透镜的温度不宜过高,可通过对透镜架进行水冷实现对透镜的间接冷却。
(8)从透镜的上方向透镜喷射的氮气或干燥空气,起到冷却作用同时也用于光路保洁。
(9)加工透镜的上方装有光传感器,是用来测量加工部的光量的有些也具备对焦、防止过烧、防止产生等离子体等功能。
(10)加工透镜的上方装有烟雾传感器,具有在透镜被烧坏时使加工停止的功能。
