紫外复眼镜片

您的当前位置: 首 页 >> 产品中心 >> 紫外石英镜片

紫外复眼镜片

  • 所属分类:紫外石英镜片

  • 点击次数:
  • 发布日期:2020/05/09
  • 在线询价
详细介绍

紫外复眼镜片


UV光学元件应用

通常紫外线分为短波UVC、中波UVB和长波UVA。长波UVA波长范围320~400nm。中波UVB波长范围275~320nm。短波UVC波长范围200~280nm。目前市场上紫外产品主要依靠紫外LED

UV LED(紫外发光二极管)是一种半导体发光的UV新光源,可直接将电能转化为光和辐射能。UV LED与汞弧灯、微波无极灯等传统的UV光源比较,具有寿命长、效率高、低电压、低温、安全性好、运行费用低和不含汞、无臭氧产生等许多优点,成为新的UV光源

紫外led指发光中心波长在400nm以下的led.

紫外led发出紫外线,不同的波长范围对应为UVAUVBUVC、真空紫外线。

紫外线波长范围典型应用

UVA 320~400nm  主要用于固化

UVB 275~320nm  主要用于医疗

UVC 200~280nm  UVC具有灭菌作用,对微生物的破坏力极强,主要用于杀菌深紫外




封装类:

LED封装类透镜:已成型的高透过率石英玻璃用于光的导出,形成所需的光场分布,其极高的紫外光透过率减少了光在激射过程中的损失。



JGS1JGS2是目前常用的两种紫外光学石英玻璃。JGS1紫外光学石英玻璃是185~2500nm波段范围内的优良光学材料,是用高纯度氢氧焰熔化的光学石英玻璃,透过率可90%以上JGS2紫外光学石英玻璃是220~2500nm波段范围内的良好光学材料。可以用于有机封装和无机封装。

平面窗口主要覆盖在LED灯珠的出光表面,透过光线,起到保护芯片的作用,提高灯珠的气密性。


image.png image.png



优点:耐高温、稳定性、绝缘性、耐腐蚀、透过率高

基本光学参数

外形尺寸公差+0/-0.05

表面光洁度60/40

面型1/2λ@300nm



产品规格型号对应表


规格

适用LED灯珠类型

260-300透过率

JGS2/JGS1

300-400平均透过率

单面镀膜可增加透过率+镀膜费

2.85*2.85*0.3

3535

91%/92%

92%

3.5%

3.4*3.4*0.55

3535

91%

92%

3.5%

Φ2.9*0.3

3535

91%

92%

3.5%

2.4*2.4*0.3

3535

91%

92%

3.5%

2.5*2.5*0.3

3535

91%

92%

3.5%

Φ2.95*0.3

3535

91%

92%

3.5%






3.8*3.8*0.3

4545

91%

92%

3.5%

4.4*4.4*0.55

4545

91%

92%

3.5%

Φ4*0.3

4545

91%

92%

3.5%

4.8*4.8*0.3

5555

91%

92%

3.5%

5.4*5.4*0.55

5555

91%

92%

3.5%

Φ5*0.5

5555

91%

92%

3.5%

5.8*5.8*0.3

6565

91%

92%

3.5%

6.4*6.4*0.55

6565

91%

92%

3.5%

Φ6*0.5

6565

91%

92%

3.5%

欢迎定制


91%

92%

3.5%













透镜:LED灯珠的出光口,透过光线,起到聚焦作用,减小光线发散角,保护芯片,提高灯珠气密性。可以用于有机封装和无机封装。通过研磨抛光工艺的透镜,透过率要优于模压制成形的透镜。


image.png image.png

基本光学参数

外形尺寸公差+/-0.03

表面光洁度60/40

面型1λ@300nm



产品规格型号对应表

规格

适用芯片类型

260-300透过率

JGS2/JGS1

300-400平均透过率

单面镀膜可增加透过率

Φ2.8半球透镜

3535

90%

92%

3.5%



Φ3.0半球透镜

3535

90%

92%

3.5%

Φ3.8半球透镜

4545

90%

92%

3.5%

Φ4.8半球透镜

5555

90%

92%

3.5%

Φ5.6半球透镜

6565

90%

92%

3.5%

Φ3.0带边非球面60°透镜

3535


90%

3.5%

欢迎定制







应用类光学元件

紫外应用类产品:紫外照明大多数光学系统,如紫外光油墨固化、紫外曝光机等都需要均匀照明,而LED光强呈朗伯体分布,不能直接实现均匀照明,因此需要对紫外光源进行匀光设计。常见的匀光办法有复眼照明法、方棒照明法、放置补偿滤光片法、反射镜法、自由曲面透镜法等等。这些方法就要用到平面保护窗口、球罩类保护窗、聚焦透镜、准直光学系统,面光源、滤光片、反射镜、导光棒、复眼透镜等等,支持各种镀膜,镀膜可增加透光率。





平面窗口镜:主要用于将灯珠和水、空气等外部环境隔离,透过紫外线,保护LED灯珠和内部其他的光学和电子元件。


image.png image.png





基本光学参数  有密封要求的精密窗口     普通保护窗

外形尺寸公差  +/-0.05                      +/-0.2

表面光洁度    60/40                       80/50

面型       1λ@300nm                    3-5λ@300nm

材料:JGS1JGS2

275nm透过率:无AR镀膜 透过率≥89-91%,单面AR镀膜 透过率≥92-94%,双面AR镀膜 透过率≥95-97%

365nm透过率:无AR镀膜 透过率≥92%,单面AR镀膜 透过率≥95%,双面AR镀膜 透过率≥99%

零件外形:圆形,长方形,腰圆形,各种定制均可接受

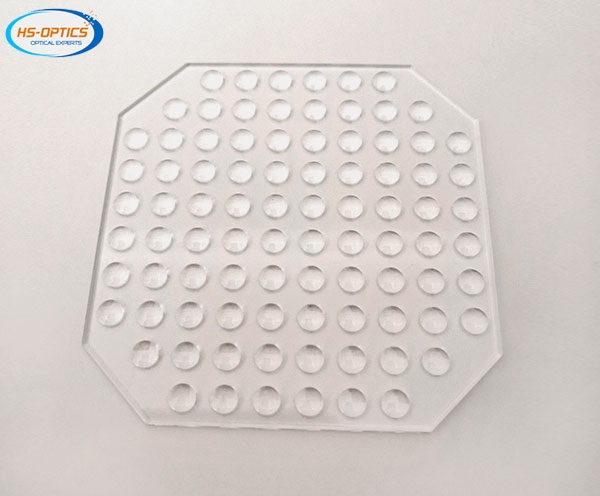

复眼透镜:主要用于改善光线照射的均匀性,将点光源变成面光源

基本光学参数

材料:JGS2

外形尺寸公差 +/-0.1

表面光洁度80/50





相关标签:紫外镜片,紫外复眼镜片价格,紫外复眼镜片批发
